活性炭价格咨询热线13071011921
活性炭价格咨询热线13071011921
分子筛生产厂家-大千净化专业生产各种规格分子筛，分子筛多少钱一吨？分子筛批发哪里找？分子筛价格咨询批发专线15093225789
分子筛简介：
分子筛具有均匀的微孔结构，它的孔穴直径大小均匀，这些孔穴能把比其直径小的分子吸附到孔腔的内部，并对极性分子和不饱和分子具有优先吸附能力，因而能把极性程度不同，饱和程度不同，分子大小不同及沸点不同的分子分离开来，即具有“筛分”分子的作用，故称分子筛。目前常用的分子筛系人工合成沸石，是强极性吸附剂，对极性、不饱和化合物和易极化分子特别是水有很大的亲和力，故可按照气体分子极性、不饱和度和空间结构不同对其进行分离。由于分子筛表面有很多较强的局部电荷，因而对极性分子和不饱和分子具有很大的亲和力，是一种孔径均匀的强极性干燥剂。

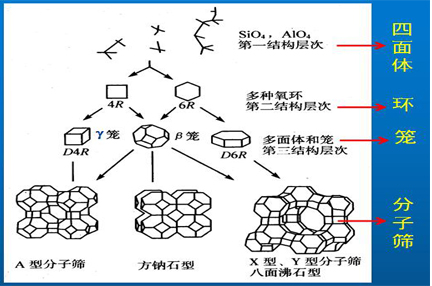

分子筛的结构构型： 基本结构单元是硅氧四面体（SiO4）和铝氧四面体（AlO4）； 硅（铝）氧四面体通过氧桥连接成环； 环通过氧桥连接成三维空间的多面体（笼）； 笼通过氧桥连接成分子筛。 |  |
分子筛的分类：
根据分子筛孔径、化学组成、晶体结构以及SiO2与Al2O3的物质的量之比不同，可将常用的分子筛分为A、X、Y和AW型几种。

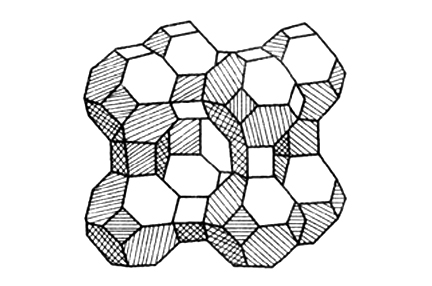

A型分子筛结构图 |

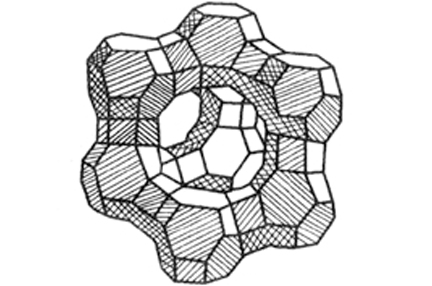

X、Y型分子筛结构图 |
A型基本组成是硅铝酸钠，孔径为0.4nm(4A)，称为4A分子筛。用钙离子交换4A分子筛中钠离子后形成0.5nm(5A)孔径的孔道，称为5A分子筛。用钾离子交换4A分子筛中钠离子后形成0.3nm(3A)孔径的孔道，称为3A分子筛。
X型基本组成也是硅铝酸钠，但因晶体结构与A型不同，形成约1.0nm(10A)孔径的孔道，称为13X分子筛。用钙离子交换13X分子筛中钠离子后形成约0.8nm(8A)孔径的孔道，称为10X分子筛。
Y型与X型具有相同的晶体结构，但其化学组成(SiO2/Al2O3之比)与X型不同，通常多用作催化剂。X、Y型分子筛间的区别：Si/Al = 1-1.5为X型，1.5-3.0为Y型。AW型为丝光沸石或菱沸石结构，系抗酸性分子筛，AW-500型孔径为0.5nm(5A)。
3A分子筛：
3A分子筛 | 单位 | 球状 | 条状 | ||||
规格 | mm | 1.6-2.5 | 3-5 | 4-6 | 1.6 | 3.2 | |
静态水吸附（25℃，RH50%） | %wt | ≥20.5 | ≥20.5 | ≥20.5 | ≥20 | ≥20 | |
磨耗率 | %wt | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.25 | ≤0.25 | |
堆积密度 | g/ml | ≥0.68 | ≥0.68 | ≥0.68 | ≥0.64 | ≥0.64 | |
抗压强度 | N | ≥25 | ≥70 | ≥80 | ≥25 | ≥60 | |
包装含水量（575℃，3小时） | %wt | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | |
吸附乙烯量 | mg/g | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | |
4A分子筛：
4A分子筛 | 单位 | 球状 | 条状 | |||
规格 | mm | 0.5-1.0 | 1.6-2.5 | 3-5 | 1.6 | 3.2 |
静态水吸附（25℃，RH50%） | %wt | ≥21.5 | ≥21.5 | ≥21.5 | ≥21 | ≥21 |
磨耗率 | %wt | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.25 | ≤0.25 |
堆积密度 | g/ml | 0.69-0.75 | ≥0.69 | ≥0.69 | ≥0.70 | ≥0.65 |
抗压强度 | N | / | ≥30 | ≥80 | ≥40 | ≥70 |
包装含水量（575℃，3小时） | %wt | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
吸附甲醇量 | mg/g | ≤140 | ≤140 | ≤140 | ≤140 | ≤140 |
5A分子筛：
5A分子筛 | 单位 | 球状 | 条状 | ||
规格 | mm | 1.6-2.5 | 3-5 | 1.6 | 3.2 |
静态水吸附（25℃,RH50%） | %wt | ≥21 | ≥21 | ≥21 | ≥21 |
磨耗率 | %wt | ≤0.2 | ≤0.2 | ≤0.25 | ≤0.25 |
堆积密度 | g/ml | ≥0.65 | ≥0.65 | ≥0.65 | ≥0.65 |
抗压强度 | N | ≥28 | ≥60 | ≥30 | ≥60 |
包装含水量（575℃，3小时） | %wt | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
吸附正乙烷量 | mg/g | ≥120 | ≥120 | ≥120 | ≥120 |
10X分子筛：
10X分子筛 | 单位 | 球形 | |
规格 | mm | 1.0-1.6 | 3.0－5.0 |
静态水吸附（25℃，RH50%） | %wt | ≥28 | ≥28 |
堆积密度 | g/ml | ≥0.7 | ≥0.6 |
抗压强度 | N | ≥15 | ≥70 |
包装含水量（575℃，3小时） | %wt | ≤1.5 | ≤1.5 |
粒径合格率 | % | 98 | 98 |
静态正已烷吸附 | mg/g | ≥18 | ≥18 |
PH指数 | 10 | 10 | |
落粉率 | NTU | ≤30 | ≤30 |
13X分子筛：
13X分子筛 | 单位 | 球状 | 条状 | ||
规格 | mm | 1.6-2.5 | 3-5 | 1.6 | 3.2 |
静态水吸附（25℃，RH50%） | %wt | ≥25 | ≥25 | ≥25 | ≥25 |
磨耗率 | %wt | ≤0.2 | ≤0.2 | ≤0.25 | ≤0.25 |
堆积密度 | g/ml | 0.62-0.67 | ≥0.65 | ≥0.65 | ≥0.65 |
抗压强度 | N | ≥30 | ≥60 | ≥30 | ≥60 |
包装含水量（575℃，3小时） | %wt | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
CO2吸附量（25℃，250mmHg） | %wt | ≥17.58 | ≥17.58 | ≥17.58 | ≥17.58 |
13XAPG分子筛：
13XAPG分子筛 | 单位 | 球状 | 条状 | ||
静态水吸附（25℃，RH50%） | %wt | ≥27 | ≥27 | ≥27 | ≥27 |
磨耗率 | %wt | ≤0.10 | ≤0.10 | ≤0.10 | ≤0.10 |
堆积密度 | g/ml | 0.66 | ≥0.66 | ≥0.63 | ≥0.63 |
抗压强度 | N | ≥40 | ≥90 | ≥35 | ≥60 |
包装含水量（575℃，3小时） | %wt | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
静态水吸附 | %wt | ≥24 | ≥24 | ≥23.5 | ≥23.5 |
CO2吸附量（25℃，250mmHg） | %wt | ≥18 | ≥18 | ≥18 | ≥18 |
分子筛应用：
水是强极性分子，分子直径为0.27～0.31nm，比A型分子筛微孔孔径小，因而A型分子筛是气体或液体脱水的优良干燥剂，采用分子筛干燥后的气体露点可低于-100℃。目前，裂解气脱水多用3A分子筛，天然气脱水多用4A或5A分子筛。天然气脱硫醇时可选用专用分子筛(例如RK-33型)，pH值小于5的酸性天然气脱水时可选用AW型分子筛。
沸石与分子筛：
沸石：自然界存在的结晶型硅铝酸盐（由于晶体中含有大量结晶水，加热汽化，产生类似沸腾的现象，故称为沸石）。沸石结构中有许多均匀的孔道，且孔径与一般分子大小相当，进而具有筛分分子的作用，所以沸石又称为分子筛。（自然界存在的常称沸石，人工合成的称为分子筛）。
分子筛：人工合成的结晶型硅铝酸盐。
各种沸石分子筛的区别：1、化学组成和结构上不同。2、化学组成上最主要的差别就是硅铝比不同。3、主要区别是在他们的用途上，沸石一般是天然的，孔径大小不一，只要有空泡就可以防止爆沸。而分子筛的功能要高级的多，比如筛选分子、做催化剂、缓释催化剂等，因而对孔径有一定的要求，经常是人工合成的。
分子筛再生：
1、脱除水分：视再生气的压力、温度、含水量而定。一般情况下，200～350℃干燥气体在0.3～0.5Kg/平方厘米压力下，通过分子筛床层3～4小时，使出口温度到110～180℃，冷却。
2、脱有机物：用水蒸气代替有机物，然后脱除水份。
分子筛储存：室温，相对湿度不大于90%的室内；避免水、酸、碱、隔绝空气，密闭保存。
