活性炭是一种具有丰富内部孔隙结构、高空隙率和较高比表面积的六方晶格型碳。因活性炭性价比高、化学稳定性好、吸附性能优良、热稳定性好及便于再生利用和相当的硬度等优点而成为吸附技术中首选的吸附剂材料。活性炭内部的孔隙结构很发达，根据空隙的大小，分为大孔、微孔和介于大孔微孔之间的中孔(又称过渡孔)。活性炭孔的形成机理及分类：

    活化法成孔机理：

    活化反应属于气固相系统的多相反映，活化过程括物理和化学两个过程，整个过程包括气相中的活化剂向炭化材料外表面扩散、活化剂向炭化料内表面的扩散、活化剂被炭化料内表面吸收、炭化料表面发生反应生成中间产物（表面络合物）、中间产物分解成反应产物、反应产物脱附、脱附下来的反应产物由炭化料内表面向外表面扩散等过程。

    气体活化法：

    物料在炭化过程中以形成了类似石墨的基本微晶结构，在微晶之间形成了初级空隙结构，不过由于这些初级孔隙结构被炭化过程中生成的一些无序的无定形碳或焦油馏出物所堵塞或封闭，因此炭化料的比表面积很小。气体活化的过程就是用活化气体与C发生氧化还原反应，侵蚀炭化物的表面，同时去除焦油类物质及未炭化物，使炭化料的微细孔隙结构发达的过程。杜比宁（Dubinin）理论认为，烧失率小于50%时，得到的是微孔活性炭；烧失率大于75%时，得到的是大孔活性炭；烧失率在50%～75%时，得到的是具有混合结构的活性炭。活化反应通过以下三个阶段最终达到活化造孔的目的。

    第一阶段：开放原有的闭塞孔。即高温下，活化气体首先与无序碳原子及杂原子发生反应，将炭化时已形成但却被无序碳原子及杂原子所堵塞的孔隙打开，暴露出基本微晶表面。

    第二阶段：扩大原有孔隙。在此阶段，暴露出来的基本微晶表面上的C原子与活化气体发生氧化反应被烧失，使得打开的孔隙不断扩大、贯通及向纵深发展。

    第三阶段：形成新的孔隙。微晶表面C原子的烧失是不均匀的，同炭层平行方向的烧失速率高于垂直方向，微晶边角和缺陷位置的C原子即活化位更易与活化气体反应。同时，随着活化反应的不断进行，新的活性位暴露于微晶表面，新的活化点又能同活化气进行反应。微晶表面这种不均匀的燃烧不断地导致新孔隙形成。

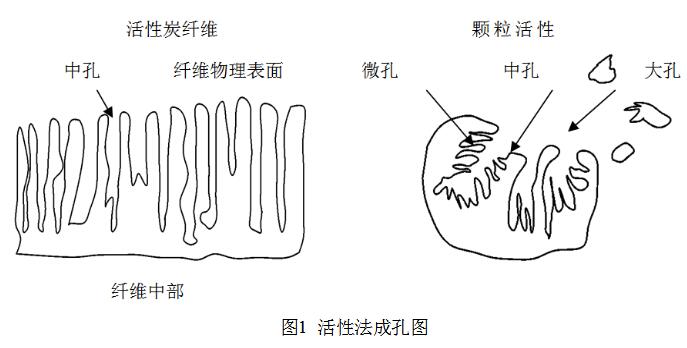

    随着活化反应的进行，孔隙不断扩大，相邻孔隙之间的孔壁被完全烧失而形成较大的孔隙，导致中孔和大孔孔容增加，从而形成了活性炭大孔、中孔和微孔相连接的孔隙结构如图1所示，具有发达的比表面积。

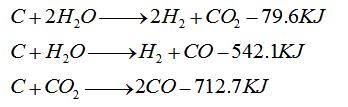

    气体活化法其主要化学反应式如下：

    从上述三个化学反应式可以看出，三个反应均是吸热反应，即随着活化反应的进行，活化炉的活化反应区域温度将逐步下降，如果活化区域的温度低于800℃上述活化反应就不能正常进行，所以在活化炉的活化反应区域需要同时通入部分空气与活化产生的煤气燃烧补充热量，或通过补偿外加热源，以保证活化炉活化反应区域的活化温度。

    化学药品活化法：

    化学药品活化法通常要求含碳原料中的氧含量及氢含量要达到一定数值，因此化学活化法最适宜的原料主要为果壳、泥浆、木屑、木片等。

    化学药品活化法的成孔过程与气体活化法截然不同，一般形成的孔结构与气体活化法产生的活性炭的孔结构有较大不同，产品主要以中孔为主，因此化学药品活化法生产的活性炭主一般用于液相脱色精制，诸如医药行业、食品行业等的脱色精制。
